Simulación de circuitos básicos en Crocodile Clips

1.Primero debes instalar el programa en tu computadora, una vez instalado, para iniciar el programa da clic en el logo de Cocodile Clips.

2.Se abre la ventana principal, despues aparece el siguiente recuadro gris con dos opciones: Symbols y Pictures. Da clic en Pictures.

3.El recuadro desaparece dejando la ventana principal del programa Crocodile Clips.

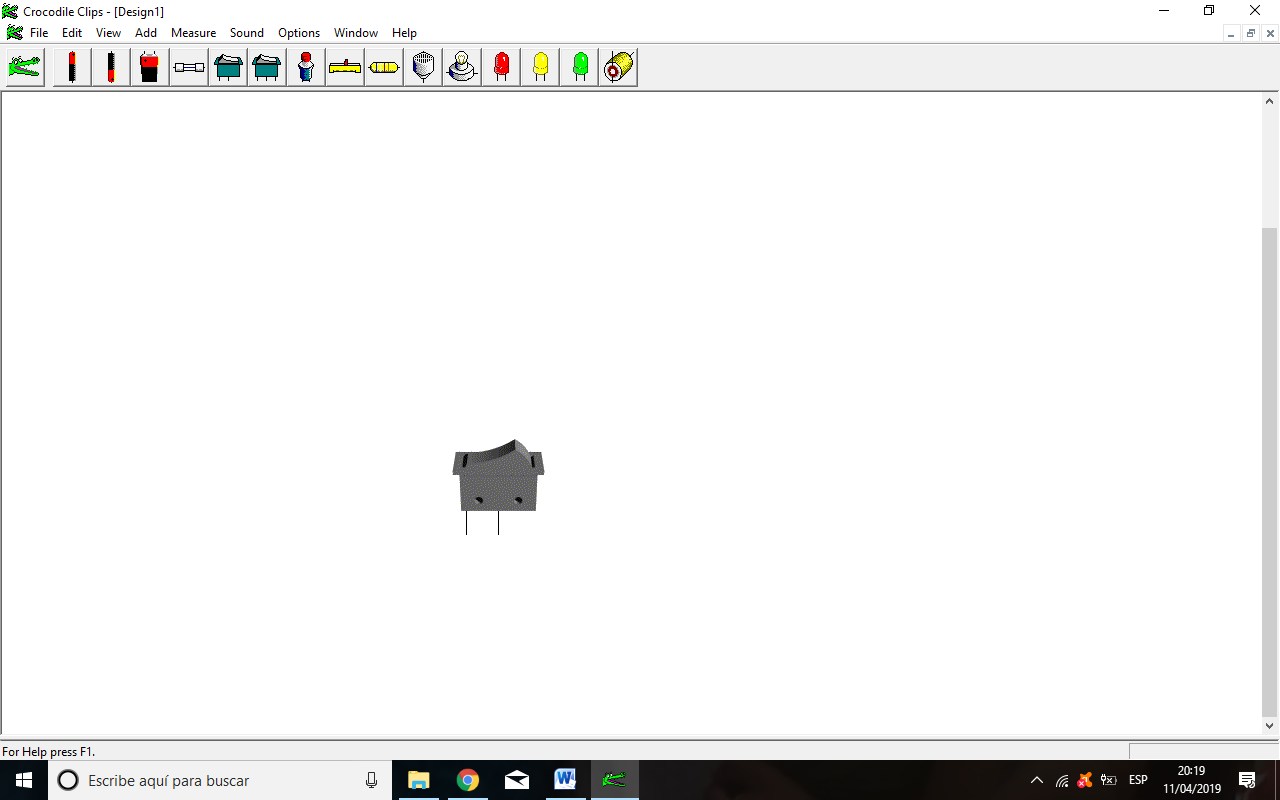

4. En la barra de herramientas da clic en el switch de 2 patas (el que tiene forma de apagador), manteniendo el clic arrastralo con el muse hasta el area de trabajo y sueltalo.

5.De igual manera que en el paso anterior, da clic en el icono del led (selecciona el color que prefieras),manteniendo el clic arrastra con el mouse el led hasta el area de trabajo y sueltalo. Realiza esto con otros dos leds de modo que te queden 3 leds alineados en el area de trabajo.

6.Da clic en el icono de la batería cuadrada, manteniendo presionado el clic, arrástralo hasta tu área de trabajo y suéltalo

7.Al final, tu area de trabajo debe quedar de la siguiente forma

8.Con el cursor da clic en una patita de tu switch, arrastra el mouse hasta el catodo de un led y sueltalo. Observaras que una linea conecta una patita del switch con el catado del led.

9.De manera similar alpaso anterior realiza las conexiones del anodo al catodo de cada led ( es decir, en serie). Finalmente conecta el anodo del extremo del led a la terminal positiva de tu bateria, como se muestra en la imgen.

10. Una vez realizadas las conexiones con el mouse, da clic en la parte delboton del switch . Veras que los leds se encienden.

Circuito Paralelo

1.Abre tu software Crocodile Clips.

2.En la barra de herramientas da clic en el icono del led (selecciona el color que prefieras),manteniendo el clic arrastralo hasta el area de trabajo. reliza esto conotros 2 leds de modo que te queden 3 leds en el area de trabajo.

3. De igual manera, arrastra una pila cuadrada y un apagador switch a tu area de trabajo.

4.Con el mouse da clic a al terminal negativa de la pila cuadrada, arrastra el cursor hacia una terminal de tu apador, sueltalo de modo que quede conectado.

5.Como en el paso anterior, realiza conexiones en los leds (anodo con anodo y catodo con catodo) conecta del catodo de un led a la otra patita de switch y de la parte positiva de la pila al anodo de un led.

6.Tu circuito debe quedar de la siguiente forma.

7.Da clic sobre el boton de swtch. Observaras que el circuito enciende.

Circuito mixto.

1.En la banda de herramientas, da clic al icono del led, manteniendo el clic mueve el cursor hasta el area de tabajo,luego sueltalo. realiza lomismo con otros 2 leds de modo que el area del trabajo tnegas 3 leds.

2.Arrastra un switch y una pila a tu area de trabajo.

3.Da clic en el anodo de un led, manteniendo el clic mueve tu cursor hasta el anodo del segundo led. De igual manera, conecta los catodos delos dos leds de modo que esten conectados en paralelo.

4.Conecta la terminal negativa de tu pila a una patita de swtch. Despues, conecta la otra patita del swtch al catodo de los 2 leds conectados en paralelo.

5.Conceta del anodo de los 2 leds enparalelo al catodo del tercer led, de modo que el tercer led quede en serie con los dos leds en paralelo.
